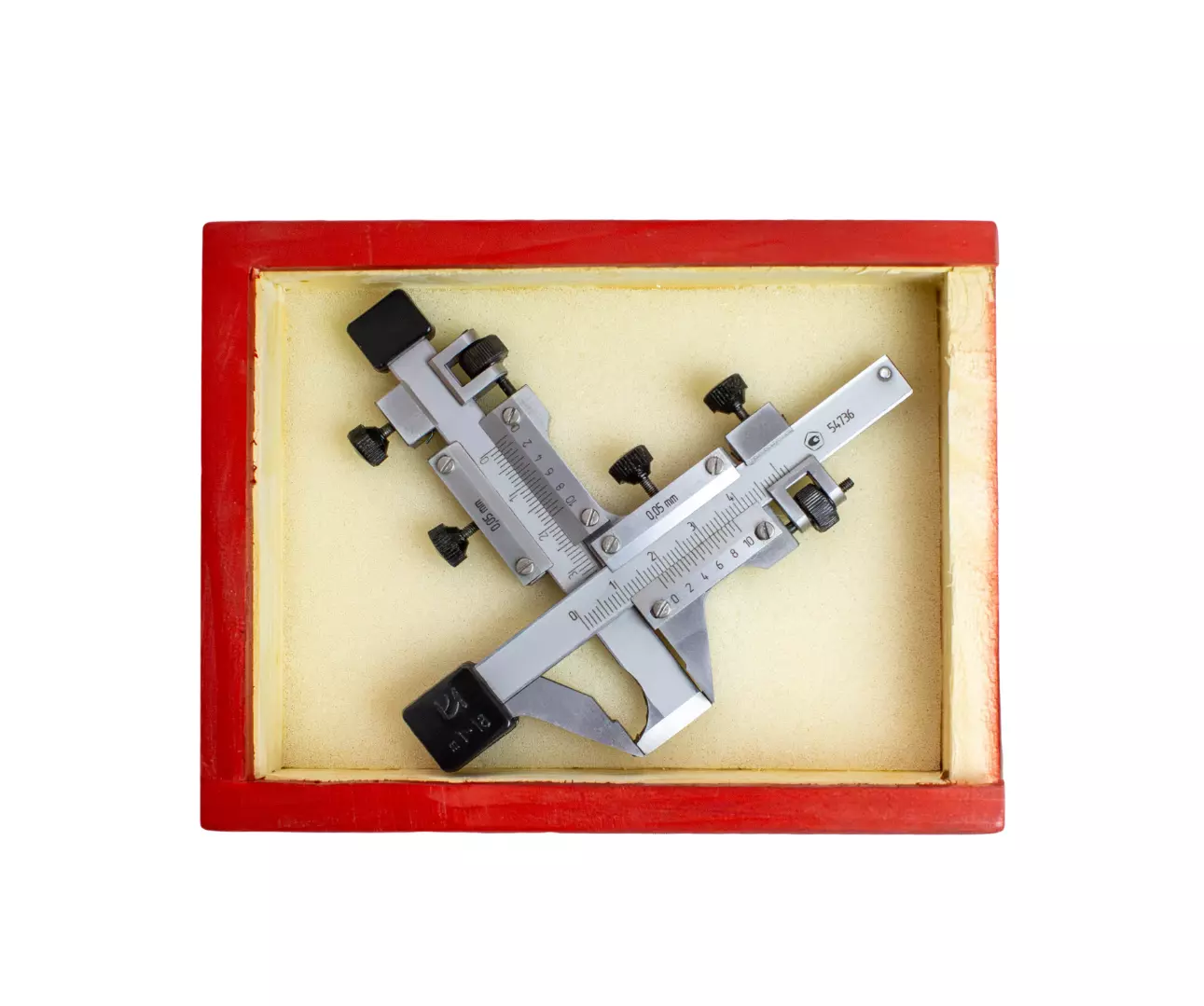

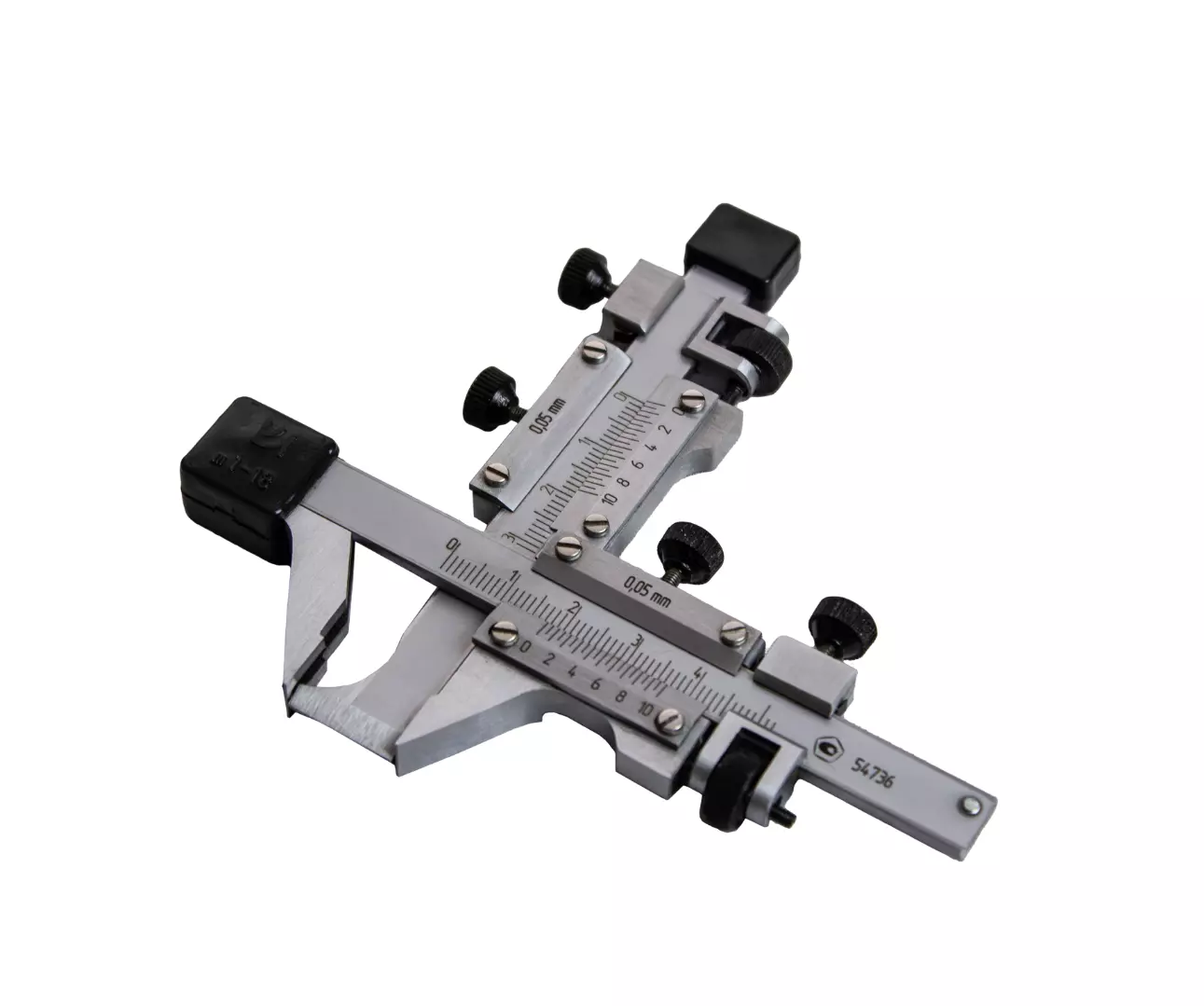

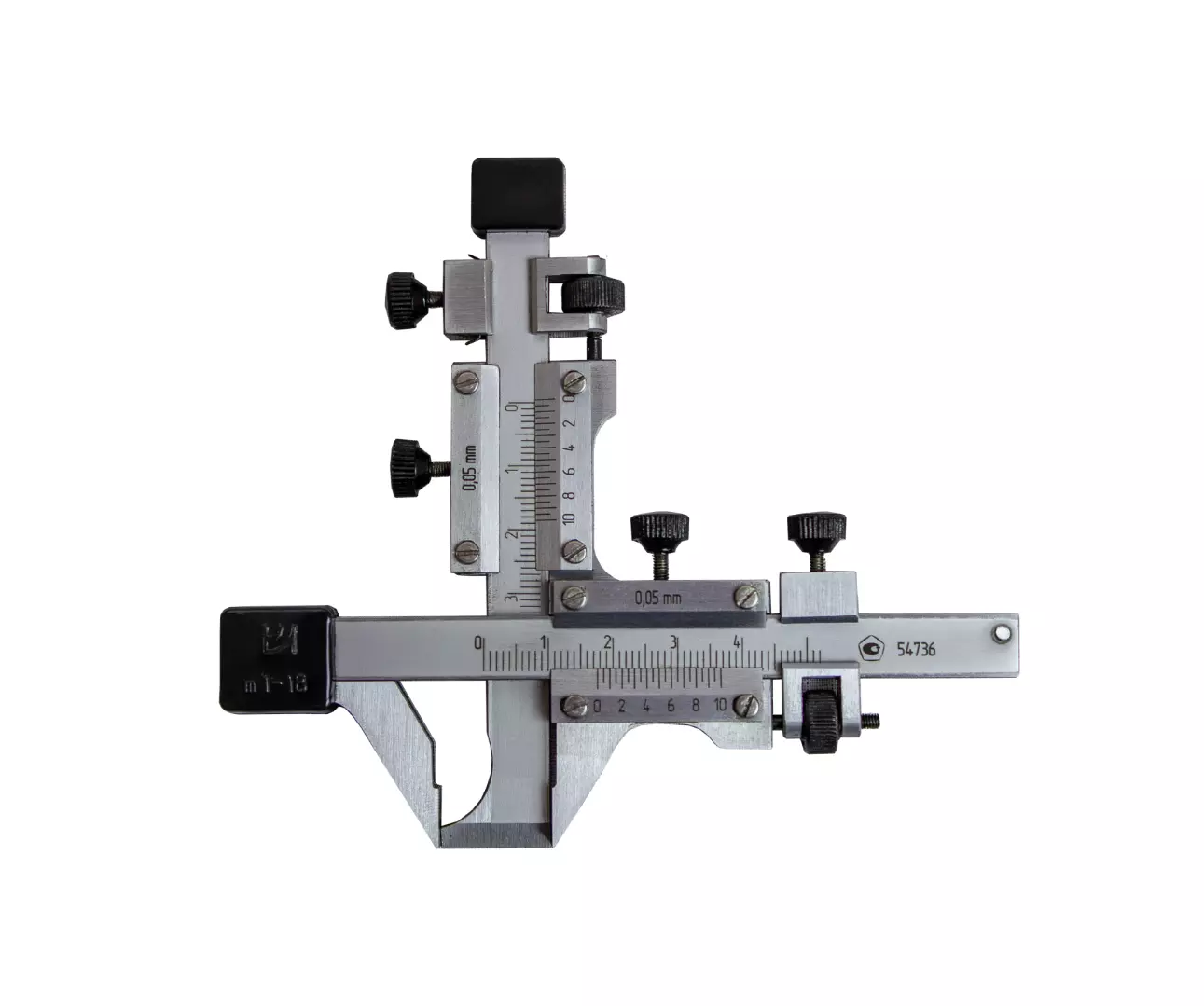

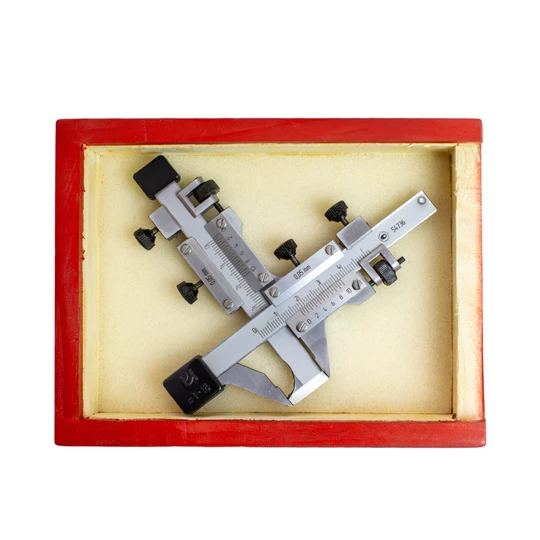

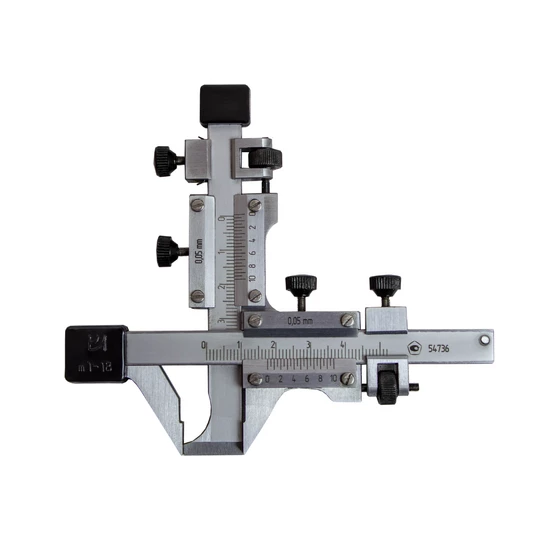

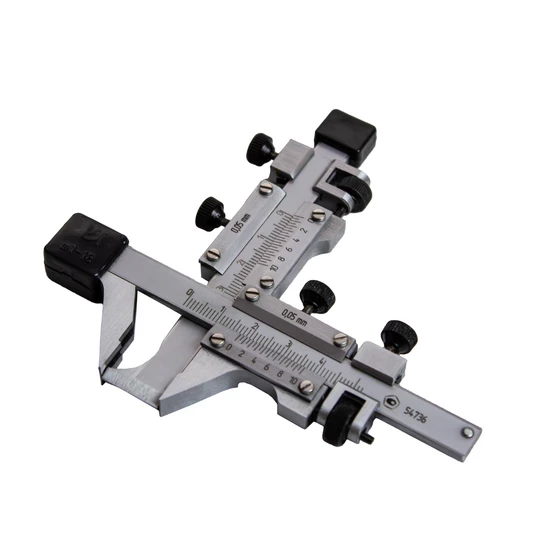

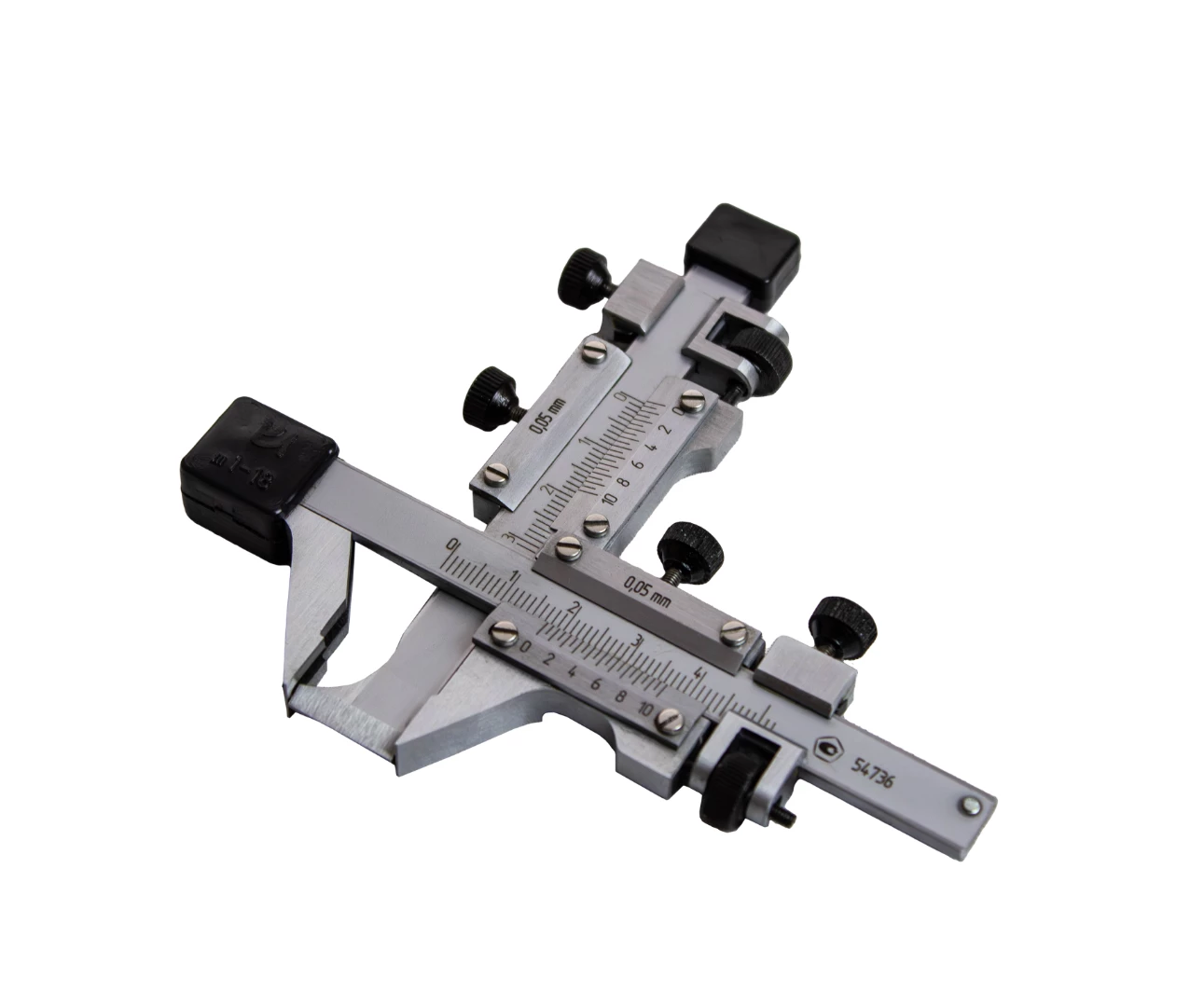

Штангензубомер с нониусами ШЗН-18, ШЗН-40

Предназначен для измерения толщины зуба цилиндрических прямозубых и косозубых колес внешнего зацепления 11 и 12 степеней точности по ГОСТ 1643-81. Измерения проводятся по постоянной хорде или по хорде делительной окружности. Модель ШЗН-18 предназначена для измерения зубьев с модулем 1–18 мм, модель ШЗН-40 — для модулей 4–40 мм. Диапазон измерений высоты зуба составляет 0–33 мм и 0–67 мм соответственно, значение отсчета по нониусу — 0,05 мм.

Конструкция инструмента включает рамку с неподвижной губкой, в которой в двух взаимно перпендикулярных пазах перемещаются штанга с подвижной губкой и высотная линейка. На штанге и линейке нанесены углубленные шкалы, предотвращающие их износ при перемещении. Для точной установки на размер предусмотрены микрометрические подачи и стопорные винты.

Шкалы штанги, высотной линейки и нониусов имеют матовое хромированное покрытие, исключающее бликование, остальные поверхности — блестящее хромовое покрытие. Выпускается по ТУ 2-034-773-2004.

Характеристики

• Диапазон измерений от 0 до 33 мм
• Цена деления 0.05 мм
• Погрешность +-0.05 мм
